[測定測量機器]

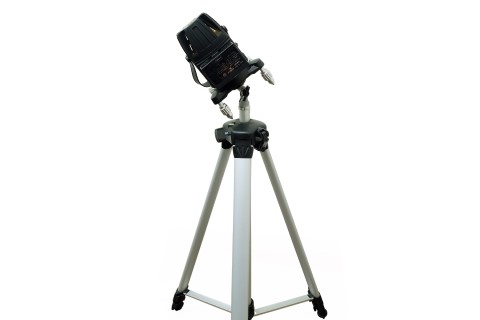

自動追従式ナビレーザー墨出器
「1人で離れた場所から簡単にライン合わせやライン切替が可能です。」
●NAVI機能付(自動ライン合わせ・追従ライン合わせ)
●リモコンで本体回転、ライン切替可能
●本体・受光器・CHセットアップ機能
●LDグリーン、縦4方向/横1方向、地墨点(赤)
●2電源方式、リチウム電池、AC100V
●AC100V、マグネット接点、コード採用
●本体スイッチ タッチパネル式
●斜めライン照射(アダプター付属)
用途

●建築土木、内装工事、設備工事、電気工事関係など。

仕様・規格
型式 MG-NV51
セット内容 本体/受光器(MK-01NV)/三脚(MEL-175)セット
標準価格(円) 定価表はこちら



本体 MG-NV51 仕様
レーザー安全基準 クラス2M
波長 ライン515nm/地墨650nm

指示方式

磁気ダンパー(ジンバル)
指示精度 10mで±1mm以下
ライン幅 10mで3.5mm以下
回転機構 360°回転・微調整機構
自動補正範囲 ±3.0°
電源 リチウムイオン電池、AC100V
連続点灯時間 全灯:約10時間(リチウムイオン電池)※回転無動作時
充電時間 最大:約3時間
寸法(mm) H190×W140(突起物含む)
本体質量(kg) 0.9(電池含まず)

※データは24℃での数値です。
※使用時間は使用環境により異なる場合があります。



受光器 MK-01NV 仕様
受光精度 ライン中心から±1mm以下
適用レーザー波長 532nm~780nm
受光距離 水平:約3~25m、縦(床置):約3~15m
ナビ・リモコン探知距離 水平:約3~25m
受光面範囲 35mm
電源 単三アルカリ電池×2本
連続使用時間 約30時間(使用条件により異なります)
オートオフ機能 約3分
動作温度範囲 -0℃~50℃
寸法(mm) H166×W64×D29(突起物含む)
本体質量(g) 190(電池含まず)

※データは24℃での数値です。
※受光距離・探知環境は、使用環境により異なる場合があります。
※ノイズを発生する機器類や照明器具の影響を受ける場所では誤作動する場合があります。

セット内容・付属品

●収納ケース、収納ケース用ショルダーベルト、レーザーメガネ、L型アクリル板(ターゲット)、脚先ゴム(3個)、受光器(MK-01NV)、ロッドアダプター(MLL-06)、受光器用単三アルカリ電池×2、リチウム電池(MLi-6000NV)×1、充電/ACアダプター(XS-0902000SJPU)、充電コード(USB-2.1丸ジャック)、AC100Vコード(USB-マグネット接点)、傾斜照射用アダプター(KS-90)、本体(MG-NV51)、三脚(MEL-175)

特記事項

最新の定価は、製品カタログに記載されている金額と異なる場合がございます。
最新の定価につきましてはこちらをご参照ください。
